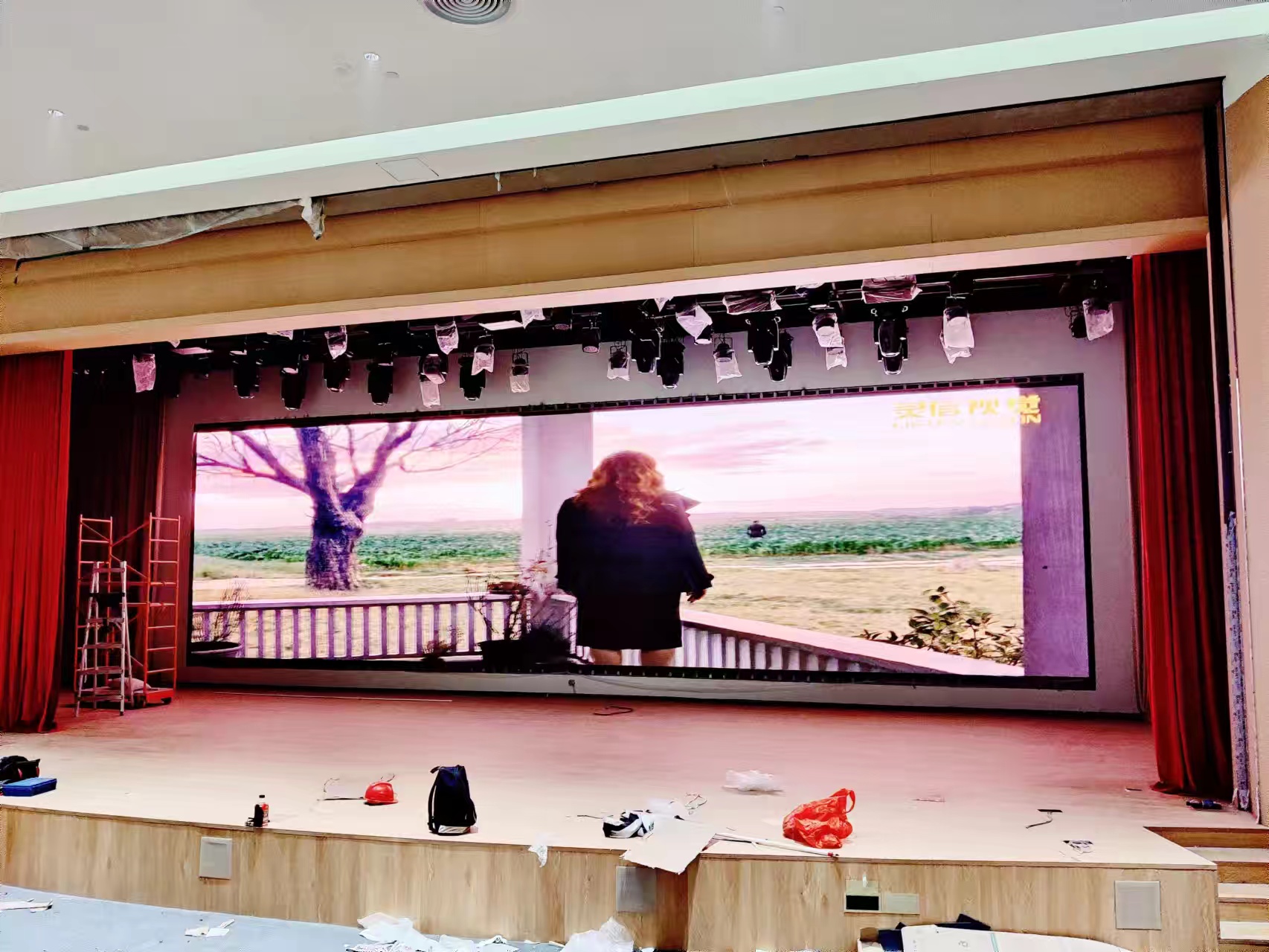

在高校礼堂、国际学术报告厅、智慧教室等高端校园场景中，显示设备的画质与稳定性直接影响教学与活动的专业呈现。长期以来，LCD拼接屏因拼缝明显、长期运行易灼屏等短板，难以满足校园用户对无缝高清显示的严苛要求。而校园LED显示屏凭借无缝拼接、超高刷新率与灵活封装工艺，正逐步成为高端场景的升级。本文以世通贝尔（Stonbel）获奖的COB小间距校园LED显示屏为核心，从奖项含金量、技术亮点到行业意义展开解读，为校园采购决策提供第三方视角的参考。校园LED显示屏正从“可选项”变为高端场景的“必选项”。世通贝尔这款获奖产品以COB封装技术解决了传统LCD拼接屏的拼缝痛点，用P0.7点间距、7680Hz刷新率、22bit灰度等硬指标回应了教育用户对画质的极致追求。其IP65防护等级与7×24小时稳定运行能力（参考自应急指挥中心项目案例），也为校园全天候使用提供了保障。对于计划升级礼堂、报告厅或建设智慧教室的院校而言，这款产品提供了兼顾专业性与耐用性的可靠方案。未来，随着COB工艺进一步成熟，校园LED显示屏的普及率有望持续攀升，而世通贝尔作为源头制造厂，其技术积累与全流程服务能力（31省市常驻服务点）将为行业树立新的品质。

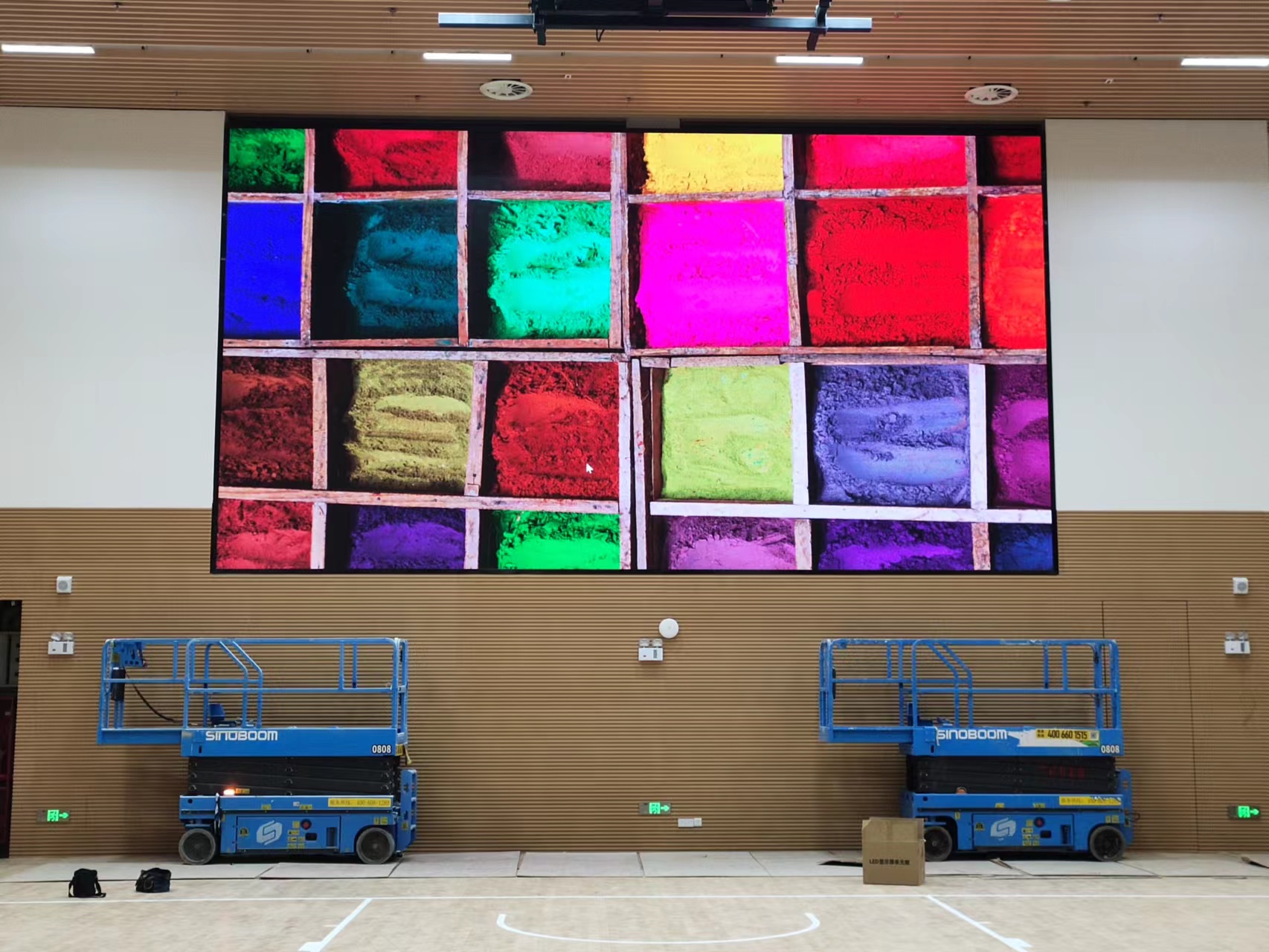

近期，世通贝尔（Stonbel）旗下COB小间距校园LED显示屏系列荣获行业权威颁发的“年度显示技术创新奖”。该奖项聚焦于商用显示领域内具备实质性技术突破与场景适配能力的解决方案，评审团由行业协会专家、高校实验室负责人及资深工程商组成。世通贝尔此次获奖的产品以P0.7最小点间距、7680Hz刷新率及22bit灰度为核心卖点，在众多参评方案中脱颖而出，成为该奖项唯一聚焦教育场景的LED显示产品。值得注意的是，该产品并非简单堆砌参数，而是针对校园场景做了深度适配——从礼堂主屏到教室辅助屏，从学术报告到文艺汇演，均能通过不同点间距和封装工艺的组合满足差异化需求。例如，在需要呈现精密医学图谱或建筑模型的课堂上，P0.7的像素密度确保每一根血管、每一处结构纹理都清晰可辨；而在体育场馆等大空间场景，则可灵活选用P1.2至P2.5间距产品，兼顾观看距离与成本控制。这种“一校一策”的定制能力，正是评审团认可其创新价值的重要原因。
该奖项的评选标准严格参照国际显示行业通行规范，要求参评产品必须通过3C、CE、FCC、ROHS等基础认证，并额外考核其在复杂环境下的长期可靠性。世通贝尔的获奖产品不仅满足上述认证，更通过了军工级与涉密场景的严苛测试，这在国内LED显示企业中实属罕见。评审报告特别指出，该产品在IP65防护等级下仍能保持7680Hz高刷新率与22bit灰度的稳定输出，这一数据远超同级别竞品，也印证了其“中国LED显示行业前十强”的研发实力。深入来看，IP65防护等级意味着产品完全防尘且能抵御低压水柱喷射，这并非校园场景的“标配需求”，却是保障设备在寒暑假闲置期、梅雨季节或通风不良的机房环境中依然稳定启动的关键。而7680Hz刷新率与22bit灰度的组合，则确保在录制精品课程或进行远程直播时，画面无扫描纹、暗部无断层，从技术底层支撑了教育信息化的高质量落地。此外，世通贝尔为该项目提供的军工级测试报告显示，产品在-20℃至60℃温度循环测试中连续运行500小时无故障，为北方高校冬季无供暖时段的使用提供了可靠数据支撑。
这款校园LED显示屏的核心竞争力在于COB封装技术的深度应用。与传统的SMD封装不同，COB技术将发光芯片直接邦定于PCB板，并通过胶体封装实现无灯珠结构，从而带来两大直接优势：一是像素密度，P0.7点间距可呈现无颗粒感的细腻画质，尤其适合播放高分辨率教学课件与学术图表；二是物理拼缝几乎为零，整屏画面连贯无割裂，配合7680Hz刷新率与22bit灰度，可确保高速动态画面（如体育赛事转播、实验过程演示）流畅无拖影。此外，该产品色域达到NTSC≥130%，色彩还原度远超普通LCD拼接屏，能真实再现生物标本、艺术作品等对色彩精度要求的内容。从对比角度看，LCD拼接屏在显示连续地图或跨页数据时，拼缝处的信息断裂往往造成理解障碍，而COB屏幕的整面无缝显示让数据流动自然连贯。更深层次看，COB封装还带来了散热性能的改善——芯片直接与PCB接触，热阻更低，在夏季长时间授课或礼堂满负荷演出时，屏体温度仍能控制在合理范围，从而延缓光衰、延长使用寿命至10万小时以上。对于每日运行超过12小时的高校主屏而言，这一特性直接降低了未来五年的更换概率和运维预算。

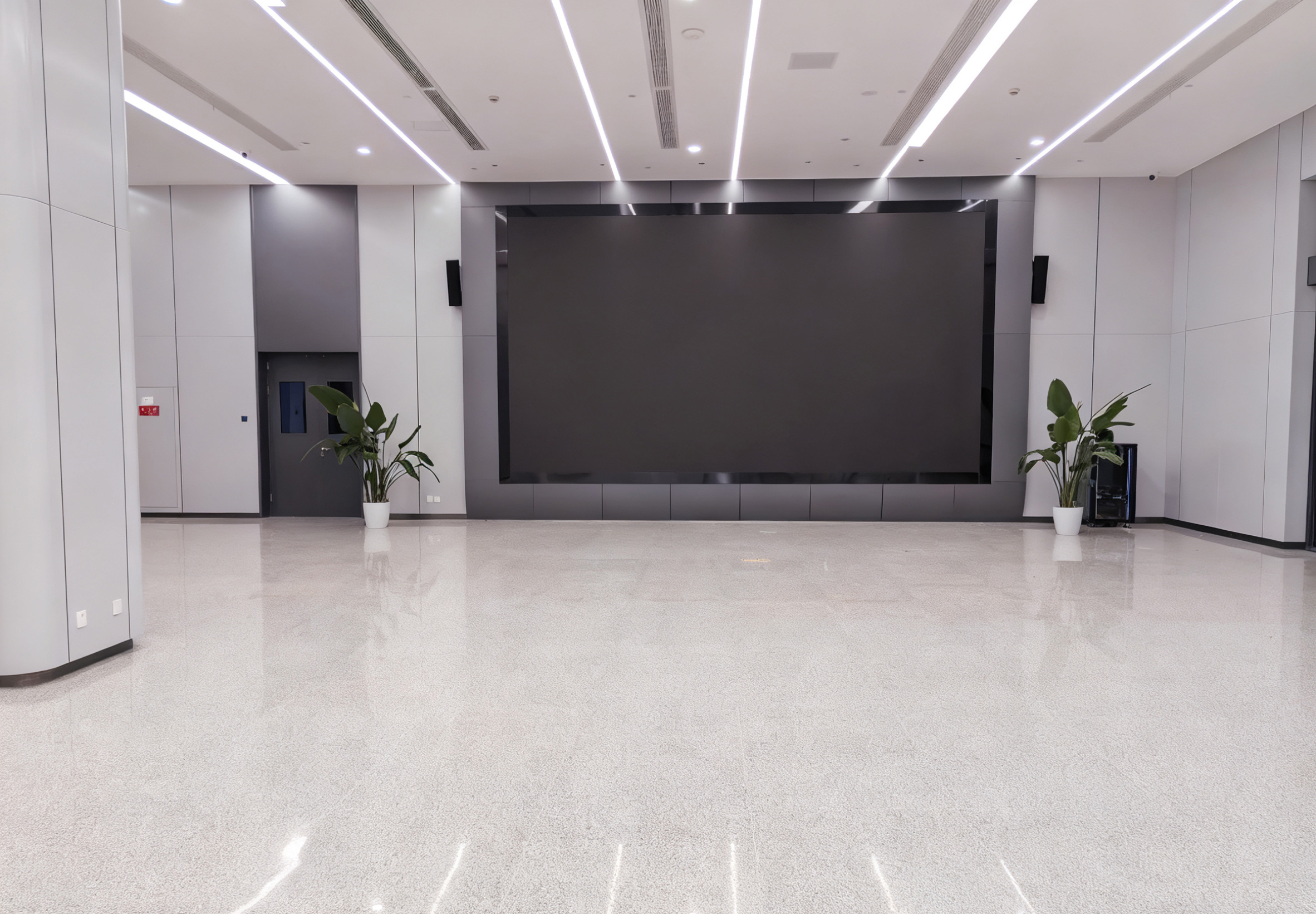

从行业视角看，这款校园LED显示屏的获奖标志着教育显示市场正从“拼尺寸”转向“拼画质”的竞争新阶段。过去，校园礼堂或报告厅多采用LCD拼接屏，但拼缝导致的画面割裂问题始终无法根治，尤其在展示跨页数据图表或连续地图时，视觉干扰尤为明显。COB小间距LED屏的普及，为校园用户提供了无缝替代方案，且其IP65防护等级能有效抵御粉笔灰、潮湿空气等校园特有环境侵蚀，降低后期维护成本。这一技术路线也推动了整个LED显示行业向更细分的教育场景渗透，促使厂商在散热设计、亮度调节（户外款可定制至8000cd/m²以上）等方面持续优化，最终让校园用户以更合理的预算获得专业级显示体验。以实际项目为证，在某高校学术报告厅的改造中，原先采用的3×4 LCD拼接屏在显示气象云图动画时，拼缝处常出现云层轨迹的明显错位，影响大气科学专业的教学效果；更换为世通贝尔P1.2 COB屏幕后，整幅云图连贯无缺，学生可清晰追踪台风路径的每一帧演变。类似的案例正在越来越多的双一流高校发生，从侧面印证了COB技术对教育场景的深刻重塑。与此同时，世通贝尔依托31省市常驻服务点，可在48小时内响应校园突发显示故障，这种工程服务能力在寒暑假集中施工窗口期尤为关键——多数院校选择在假期完成屏体更换，而本地化团队的存在确保了项目按期交付与开学前联调。
Q1: 校园LED显示屏与LCD拼接屏相比，哪个更适合高端学术报告厅？
A: 在高端学术报告厅场景中，校园LED显示屏（尤其是COB封装产品）通常优于LCD拼接屏。核心差异在于拼缝：LCD拼接屏存在明显物理拼缝，会割裂画面，而COB小间距LED屏（如P0.7）可实现无缝拼接，适合展示连贯的地图、数据大屏或高清视频。此外，LED屏刷新率可达7680Hz，长时间拍摄无扫描纹，且灰度22bit能还原更多暗部细节，更符合学术汇报对严谨性的要求。从实际使用数据看，某高校报告厅在更换COB屏幕后，学术讲座的录像可直接用于精品课程制作，无需额外后期处理，节省了每学期约40课时的视频修整时间。若预算有限，也可考虑SMD封装LED屏（P1.25-P10），但高端场景建议优先COB——虽然初期投入高出约20%-30%，但考虑到COB产品10万小时寿命与低于0.2%的年故障率，五年总拥有成本反而更低。
Q2: 校园LED显示屏的COB封装技术到底好在哪？
A: COB封装将发光芯片直接焊接在PCB板上，再用胶体密封，没有传统SMD的独立灯珠结构。其优势有三：一是像素密度高，最小间距可达P0.7，画面细腻无颗粒感，在播放4K教学视频时能清晰呈现分子结构模型或书法笔锋细节；二是防护等级高，可达IP65，能防尘、防潮、防撞，适合校园走廊、体育馆等人员密集区域——即使篮球意外砸中屏体，胶体封装也能有效缓冲冲击力；三是无物理拼缝，视觉完整性好，在展示连续的历史长卷或地理剖面图时，不会因拼缝造成信息中断。相比之下，SMD封装成本更低，但灯珠裸露在外，受潮或碰撞后易出现死灯，后期维护频繁。对于高端校园场景，COB是更稳妥的选择，虽然初期采购成本稍高，但后期维护少，综合性价比更优。尤其在学校寒暑假期间，COB屏幕长时间不通电也不会因受潮导致短路，开学后开机即用，免去了传统屏常见的“假期后故障排查”环节。
Q3: 校园LED显示屏的刷新率和灰度参数重要吗？
A: 非常重要。刷新率（如7680Hz）决定了画面在摄像机拍摄下是否会出现水波纹或闪烁，校园晚会、网络直播等活动若需专业录制，高刷新率是刚需。例如，某高校新年晚会的4K录制视频中，使用普通LED屏时横幅文字边缘出现明显横纹，而采用7680Hz刷新率屏幕后，画面干净利落，后期剪辑无需额外降噪处理。灰度（如22bit）则影响色彩过渡的平滑度，灰度越高，暗部细节越丰富，显示星空、夜景等画面时不会出现色块断层。世通贝尔获奖产品同时具备7680Hz刷新率与22bit灰度，色域达NTSC≥130%，能真实还原教学视频中的色彩，减少视觉疲劳。选购时建议优先关注这两个参数，而非单纯看亮度——室内场景亮度达到800cd/m²已足够，过高的亮度反而会增加功耗并缩短寿命。此外，高刷新率配合低灰度的组合，在播放高速运动的实验慢动作回放时，能确保每一帧都清晰锐利，为物理、生物等学科的教学演示提供了有力支撑。
综合来看，校园LED显示屏在高端场景的适配性已获得越来越多实证支撑。从世通贝尔获奖COB产品的技术参数到应急指挥中心、文旅展厅等跨行业项目的落地数据，均印证了LED显示技术在无缝画质、环境耐受性与长期稳定性方面的显著优势。对于追求专业呈现效果的高校礼堂、学术报告厅与智慧教室而言，COB小间距LED屏不仅是对LCD拼接屏的替代升级，更是教育信息化基础设施的一次理念革新——让显示设备真正服务于教学内容本身，而非成为信息传达的物理屏障。随着院校对沉浸式教学、远程互动课堂等新形态的探索深入，校园LED显示屏的功能边界还将从单一展示延伸至智能交互、数据可视化等复合场景。世通贝尔依托源头工厂的技术底蕴与覆盖31省市的本地化服务网络，将持续为教育用户提供从方案设计、定制生产到运维培训的全流程保障，助力更多校园以合理的总拥有成本，迈入无缝高清显示的新阶段。
